Síťový filtr RD EMI Neutralizer

Detailní popis produktu

RD EMI Neutrealizer

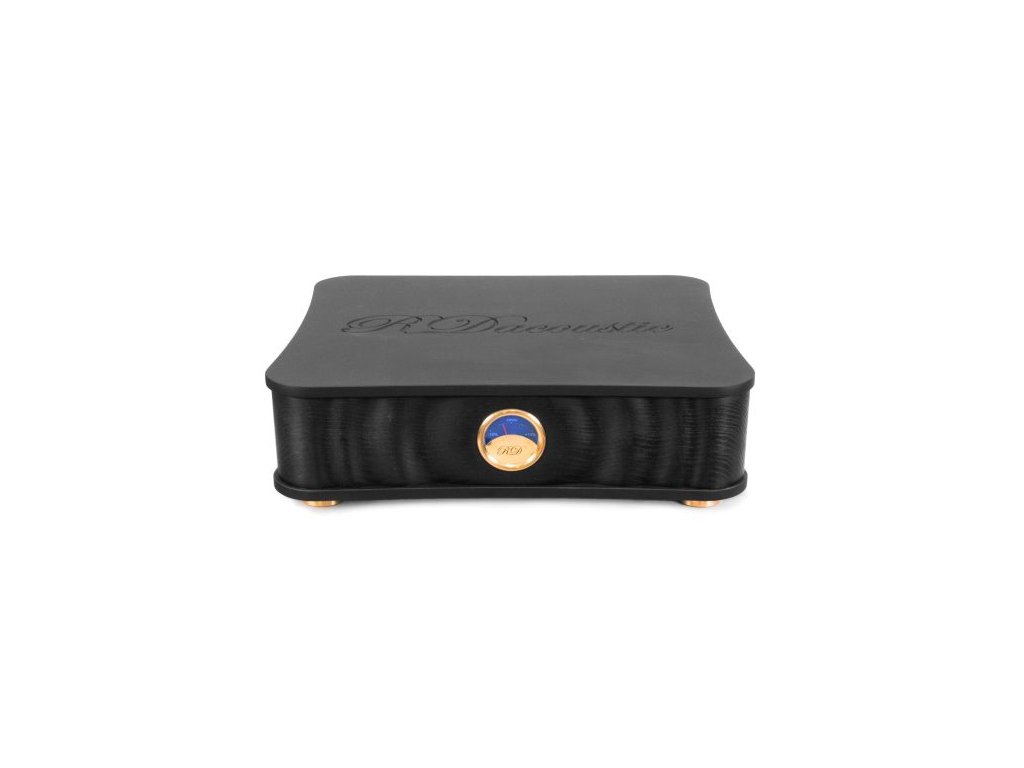

Ručičkový ukazatel na předním panelu informuje o napětí v napájecí síti. Celkem šest napájecích zásuvek umístěných na zadním panelu je rozděleno do nezávislých napájecích okruhů. Každý napájecí okruh má vlastní oddělovací transformátor. Účinnou filtraci vysokofrekvenčních složek z napájecí sítě zajišťuje kombinovaný filtr vlastní výroby F4SX s integrovanou přepěťovou ochranou.

Spojení vášně a technické dokonalosti

Koncepce funkčních částí EMI Neutralizeru vznikla spojením nejnáročnějších požadavků na bezpečnost, ochranu proti přepětí, a hlavně potlačení všudypřítomného rušení v elektrické síti. Vycházeli jsme z vlastních dvacetiletých zkušeností v oblasti EMC (elektromagnetické kompatibility). Víme, jaké rušení se v síti vyskytuje a jakým způsobem degraduje požitek při poslechu hudby. Víme, co chceme – slyšet detaily. Technicky vzato to znamená co nejvíce potlačit okolní rušení, aby se zvětšil odstup užitečného signálu od šumu. Toho jsme docílili rozdělením filtru na pět oddělených okruhů pomocí transformátorů T-ULN, doplněných vysoce účinným vstupním filtrem F4SX. Funkčnost finální konstrukce předčila naše očekávání. Výsledky měření, videa, reakce našich zákazníků budeme průběžně doplňovat.

Filtr je sestaven a všechny součástky a další jeho části jsou vyrobeny v České republice. Filtr je testován normovanými testy EU SURGE a BURST ve vojenské technické zkušebně ve Vyškově.

Filtr F4SX

Vlastní unikátní audio filtr s integrovanou třístupňovou přepěťovou ochranou. Celkem čtyři filtrační stupně pracují v rozsahu 9 kHz až 4 GHz s účinností -23 dB až -100 dB. Filtrační stupně jsou navrženy pro velmi široký frekvenční rozsah. Nejvyšší účinnost filtru se nachází v pracovní oblasti dnes hojně rozšířených spínaných zdrojů. F4SX je navržen pro filtraci jak symetrického, tak nesymetrického síťového rušení.

Jako další významný filtrační prvek slouží integrovaná VF tlumivka s feritovým jádrem na PE potenciálu. Zemnící potenciál PE výstupních zásuvek je tedy také vysokofrekvěnčně oddělen od PE napájecí sítě.

Přepěťová ochrana je tvořena třemi sekcemi, kde první sekce tvořená trojicí bleskojistek pohlcuje vysoké pulzní energie (blesky). Druhou sekci tvoří trojice metal-oxidových varistorů pro absorpci rychlého pulzního přepětí. Třetí sekce se skládá z trojice rychlých varistorů pro eliminaci posledních zbytků vysokofrekvenčního přepětí.

Pět nezávislých galvanicky oddělených napájecích okruhů

Každý audio komponent si zaslouží pouze to nejlepší - vlastní napájecí okruh. Z této myšlenky vychází topologie EMI Neutralizeru. Nabízí celkem pět nezávislých napájecích okruhů pro každý audio komponent. Nedochází tedy k vzájemnému ovlivňování komponentů mezi sebou přes napájecí soustavu. Každý napájecí okruh je galvanicky oddělen od rozvodné sítě pomocí oddělovacího nízkošumového transformátoru T-ULN, který svou konstrukcí také redukuje VF rušení jak ze sítě, tak mezi komponenty navzájem.

Jeden 1000W okruh slouží pro napájení zesilovače se dvěma zásuvkami i pro napájení monobloků. Dále čtyři 100W okruhy pro napájení zdrojů signálu (CD, DAC, gramofon, počítač a další). (Dimenzace napájecího okruhu 100 W je zcela dostatečná pro zdroje signálu, které většinou mají trvalý příkon mnohem menší než 30 W.)

Nízkošumové Transformátory T-ULN

Transformátory T-ULN vlastní konstrukce jsou navrženy speciálně pro audio. Odstraňují harmonické složky a DC stejnosměrnou složku z napájecího napětí. Primární a sekundární vinutí jsou odděleny speciální izolační vrstvou pro minimalizaci parazitních kapacit mezi vinutími. Velmi malá kapacita mezi vinutími eliminuje přenos VF rušení ze sítě. Vinutí transformátoru jsou stíněná, vakuově impregnovaná a zalitá pro zamezení síťového brumu vinutí 50/100 Hz.

Ochranu proti trvalému přetížení každého transformátoru zajišťuje vratná tepelná pojistka, která odpojí přetížený okruh při teplotě vinutí transformátoru vyšší než 100°C.

Útlumová charakteristika
