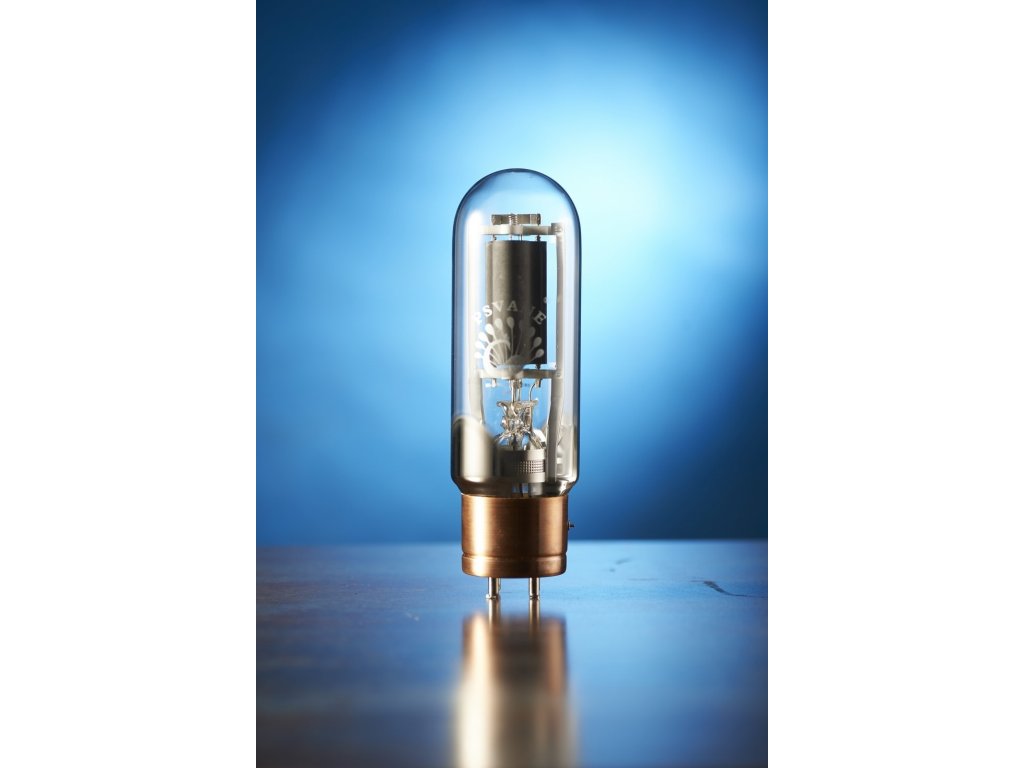

Psvane 845B-HiFi Series, mica free (NEW)
Kód: PS-845-B-HIFI PS-845-B-HIFI-MP PS-845-B-HIFI-MQ Zvolte variantuDetailní popis produktu
Informace o produktu "Řada Psvane 845B-HiFi, mica free (NOVINKA)"
Řada Psvane 845B-HiFi, mica free (NOVINKA).
845B je trioda s přímým žhavením kterou lze použít pro zesílení třídy A1 a AB1.
Typ konstrukce bez slídy.
Heater
Uf------------------------------------10 V
If----------------------------------3.25 A
Maximální jmenovitá hodnota
Ua----------------------------------1250 V
Pa------------------------------------75 W
Pout(max.sig)------------------------150 W
Ia(max)------------------------------120 mA
Přímé mezielektrodové kapacity
Input----------------------------------6 PF
output-------------------------------4.5 PF
Mřížka k desce-----------------------14,5 PF
Statický parametr
Ua----------------------------------1250 V
—Ug----------------------------------200 V
Ia------------------------------------80 mA
Gm-------------------------------------3 mA/V
ri-----------------------------------1.7 KΩ
u--------------------------------------5
RL-----------------------------------3.4 KΩ
Ug(pk)--------------------------------69 V
Pout----------------------------------15 W
Doporučené provozní podmínky(referenční hodnota)
třída A1 .single tube:
Ua------1000 1000 1250 V
-Ug--- 145 155 209 V
RL-----------6 9 16 KΩ
Ia------------90 65 52 mA
Gm---------3.1 - - mA/V
Ug(pk)--- 110 148 V
ri----------1.7 1,9 2,1 KΩ
Pout-------24 21 24 W
Push-pull.třída AB1:
Ua------------------- 800 1000 1000 1250 V
-Ug----------------- 125 170 175 225 V
RL---------------------- 4,5 4,6 4,6 6,6 KΩ
Ia--------------------------80 70 40 40 mA
Ug(pk)------------------177 240 - - V
Ia(mAx.sig)-------170 230 230 240 mA
Pout-----------------------40 75 75 115 W
Tube Type: | 845/SE3945/CV1831/38213 |
Socket: | 845(Twist Lock) |
