811A SHUGUANG (VT217 / CV628 / CV5043)

Detailní popis produktu

Informace o výrobku „811A SHUGUANG (VT217 / CV628 / CV5043)“

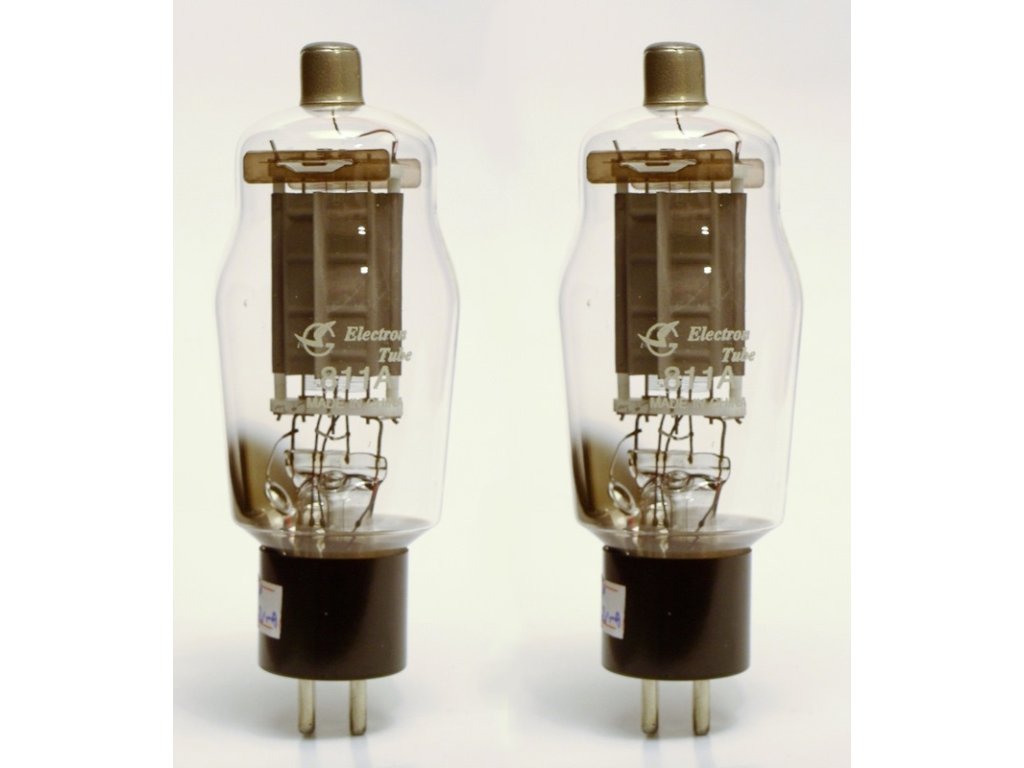

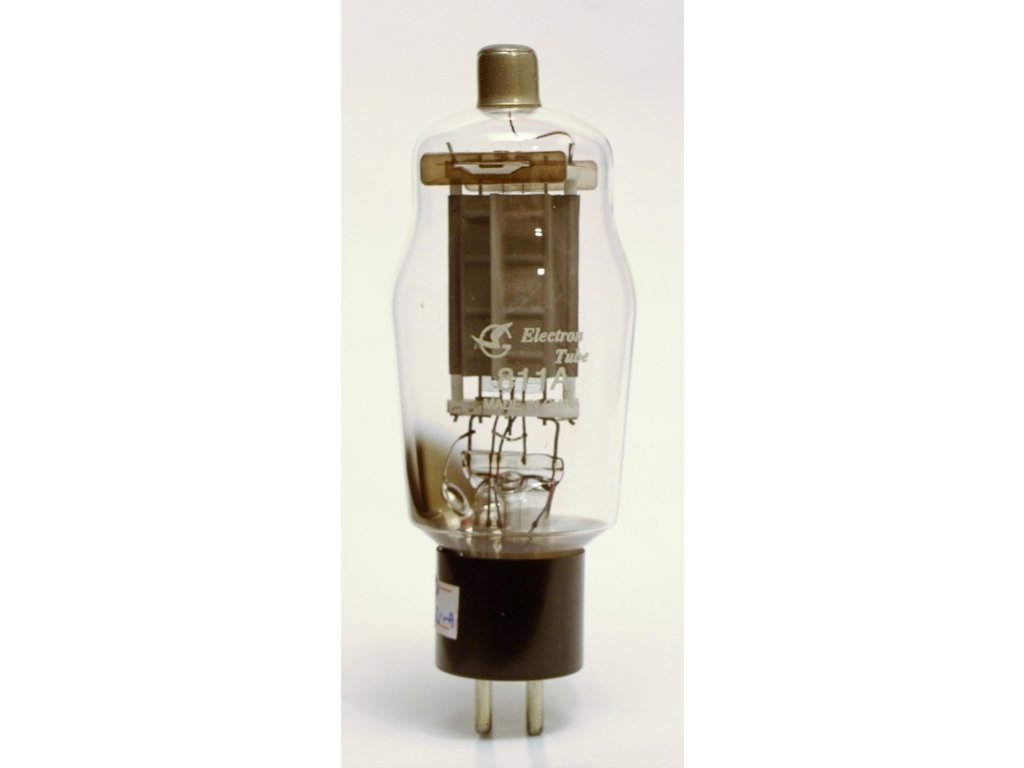

SHUGUANG 811A (VT217 / CV628 / CV5043)

Používá se v:
AMERITRON AL-811 řada AL-811XCE a AMERITRON AL-811HXCE

811A je přímo žhavená wolframová katoda typu thorium high µ trioda, kterou lze použít jako výkonový zesilovač vysokofrekvenčních oscilací.
811 je podobná 811A, 811A nahrazuje jakoukolli 811.

Heater
Uf--------------------------------------6.3 V
If---------------------------------------4 A
Maximální jmenovitá hodnota
Ua--------------------------------------1250 V
Ia---------------------------------------125 mA
Pa--------------------------------------40W
síťový proud---------------------------50 mA

Pracovní frekvence a Ua
Při provozní frekvenci nad 30MC je třeba snížit Ua a anodový příkon následujícím způsobem:
Pracovní frekvence(MC) Ua a anodový příkon
60 89%
80 70%
100 55%

Při trvalém provozu by anoda neměla mít mírně červenou barvu; při přerušovaném provozu by měla mít pouze znatelnou mírnou červenou barvu.
Přímé mezielektrodové kapacity
Input--------------------------------------5.5 PF
output--------------------------------------0.6 PF
Mřížka k desce.....................................................5,5 PF
Statický parametr:
Ua................................................................2000 V
-Ug...............................................................2 V
Ia...............................................................26 mA
µ(Ia=20mA)............................................160

Maximální jmenovitá hodnota v jiných provozních podmínkách
R-F výkonový zesilovač nebo oscilace, C zesilovač (CW)
CCS ICAS
Ua........................................1250 1500 V
Ia..........................................175 175 Ma
Pa.........................................45 65 W
Pa (in)...................................75 260 W
Ug.......................................-200 -200 V
Ig.........................................55 50 mA
C anodová modulace, R-F výkonový zesilovač
CCS ICAS
Ua.......................................1000 1250 V
Ia.........................................125 150 mA
Pa........................................30 45 W
Pa (in).................................115 175 W
Ug.......................................-200 -200 V
Ig..........................................50 50 mA
CCS: konstantní pracovní
ICAS: přerušovaná práce

Výkonový zesilovač A-F nebo oscilace
B zesilovač, řízení mřížky
Maximální jmenovitá hodnota
CCS ICAS
Ua......................................................1250 1500 V
Ia (max. sig)00175 175 mA
Pa......................................................45 65 W
Pa (in) (max. sig)........................165 235 W

Doporučený provozní stav (Referenční hodnota)
(Hodnota dvou elektronek)
CCS ICAS
Ua........................... ........................1250 1500 V
Ug........................... .........................0 -4.5 V
Ia (0)........................... .....................50 32 mA
Ia (max .sig)........................... ....... .260 313 Ma
Ũg (pk)........................ ..................145 170 V
Pd (max. sig)........................... .... .3.8 4.4 W
RL (a-a)........................... ...............12.4 12,4 kΩ
Pout (max. sig)........................... ...235 340 W
